Empilant et reprenant l'empileur et le récupérateur circulaires de parc à bestiaux d'équipement

Introduction d'empileur et de récupérateur circulaires

一, résumé

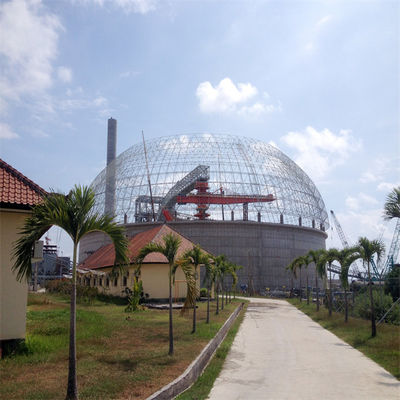

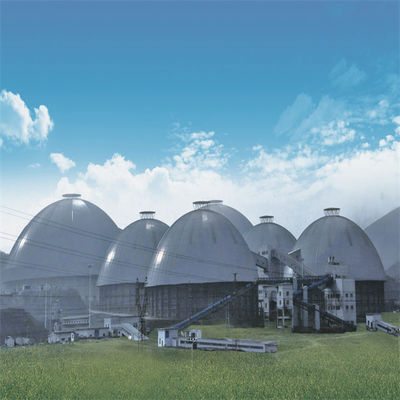

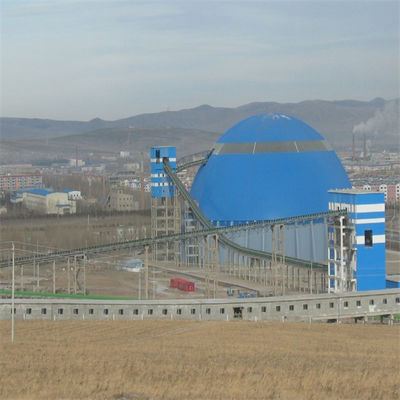

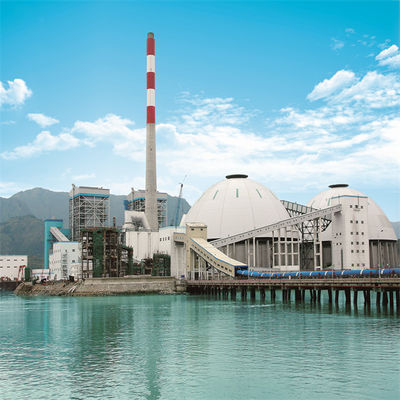

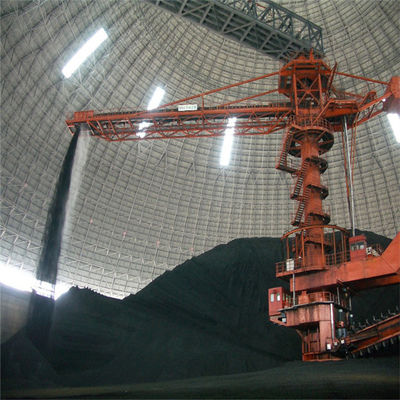

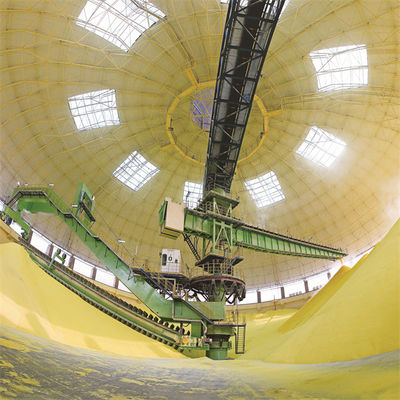

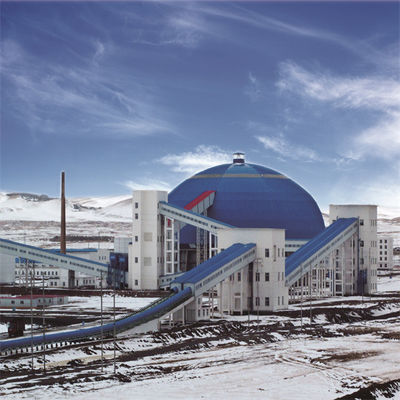

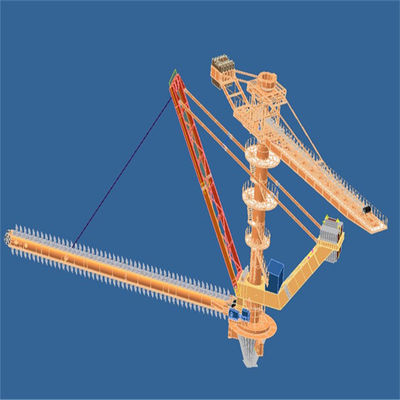

L'empileur et le récupérateur circulaires de grattoir de portique est principalement utilisé en matériaux de construction, charbon, métallurgie, courant électrique, port et d'autres industries, et est en grande partie utilisé pour empiler la chaux ou le charbon et d'autres matériaux en vrac. L'encorbellement de l'empileur est équipé d'un convoyeur à bande, qui traverse le toit de grille de structure métallique du parc à bestiaux circulaire du convoyeur à bande sur le chevalet, et des matériaux d'entrée pour accomplir l'empilement conique d'anneau par le convoyeur à bande sur l'encorbellement de l'empileur ; Le récupérateur termine les travaux de reprise par l'intermédiaire de trois processus de linkinge : système de déplacement, lofant le système et le système de grattoir. Le récupérateur de grattoir érafle les matériaux dans la trémie conique sous la colonne centrale le long de la pente de la pile, et produit les matériaux par le conducteur vibrant et le convoyeur à bande souterrain.

二, composantes principales d'empileur circulaire et récupérateur

1. Empilement de la structure métallique, convoyeur à bande en porte-à-faux

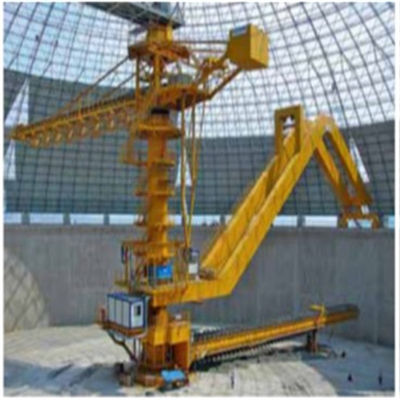

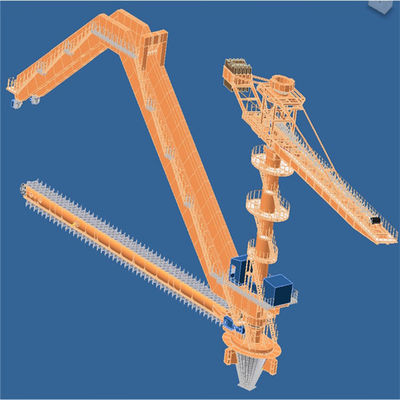

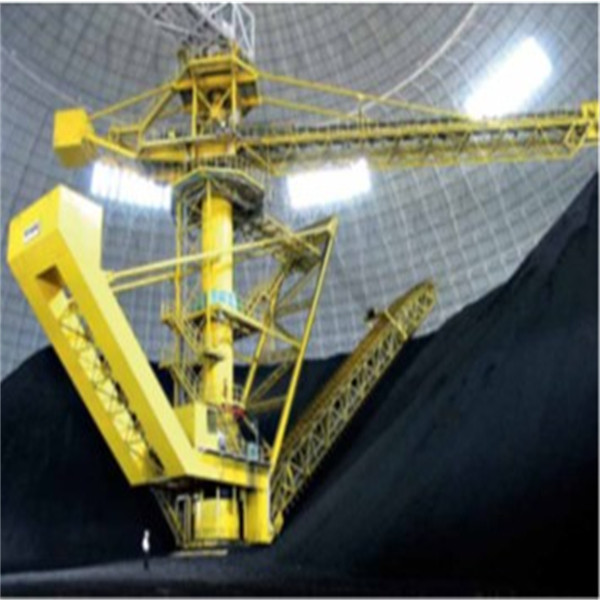

L'empileur en porte-à-faux prend la colonne centrale comme centre, une extrémité est le convoyeur à bande avec la structure métallique en porte-à-faux, et l'autre extrémité est la boîte de contrepoids. La pièce de empilement moyenne de pivotement est reliée à la colonne centrale en pivotant l'incidence, et l'empileur peut tourner en engrenant le pignon sur le conducteur de pivotement avec la vitesse sur la colonne centrale. Les matériaux entrant dans le parc à bestiaux circulaire sont déchargés à la tête du convoyeur à bande en porte-à-faux et directement empilés au parc à bestiaux. L'empileur tourne à un certain angle pour la pente empilant jusqu'à ce qu'il soit empilé dans une pile annulaire.

Il y a deux types structurels principaux d'empileur en porte-à-faux, de type fixe en porte-à-faux et de type lofant en porte-à-faux.

Comparaison des deux types d'empileur :

(1) les avantages de l'empileur fixe sont structure simple et coût bas. L'inconvénient est que quand la partie plus inférieure de l'empileur n'est pas empilée ou la pile matérielle est basse, la différence est énorme, et la poussière dans le parc à bestiaux est plus sérieuse (même avec le système de jet).

(2) l'empileur lofant utilisant le cylindre hydraulique pour soulever ou abaisser l'encorbellement. Son avantage est en porte-à-faux peut augmenter en haut et en bas selon la taille d'empilement pour réduire la baisse matérielle et pour éviter le vol de la poussière. Aussi bien, il peut réduire la taille de la colonne centrale et réduire le coût. L'inconvénient est que la structure est plus complexe.

colonne 2.King et mécanisme de pivotement d'empileur et de récupérateur circulaires

(1) la colonne de roi du récupérateur d'empileur est située au centre du parc à bestiaux circulaire. C'est un composant important du récupérateur d'empileur. Il soutient non seulement la charge des composantes principales et du chevalet d'entrée, mais est également le centre d'installation des composants. Par conséquent, sa fabrication et conditions de procédure d'installation sont très hautes. Elle est faite de plaque d'acier roulée dans une forme cylindrique et soudée et assemblée. Le modèle d'utilité est donné en structure métallique de empilement, roulement pour la partie rotatoire de empilement et entrave de câble reliant de divers composants d'équipement
(2) le dessus de la colonne de roi est la partie rotatoire de empilement, la partie supérieure dont est relié au chevalet de convoyeur à bande entrant dans le parc à bestiaux circulaire par l'incidence rotatoire et sert de point de soutien à la charge de chevalet, et la partie plus inférieure est reliée à la colonne moyenne par l'incidence rotatoire.
(3) afin de permettre au dispositif de rapport de pivotement de soutenir la force verticale importante, la force horizontale et le moment de renversement, le type de support de roulement de pivotement est adoptée. L'incidence rotatoire est protégée par un cache anti-poussière. Sa structure peut s'adapter à l'environnement de travail dur et a les fonctions de la prévention de la poussière, de la prévention d'immersion de l'eau, du ravitaillement, du nettoyage et de l'entretien.

empileur 3.Gantry

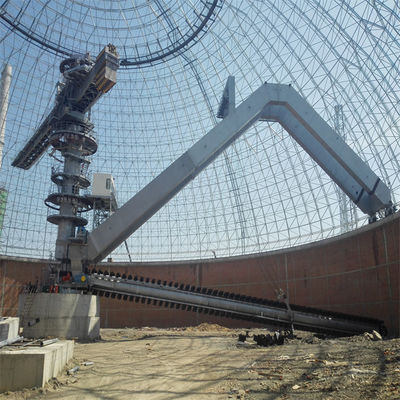

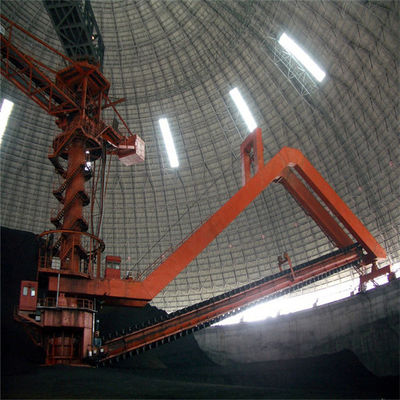

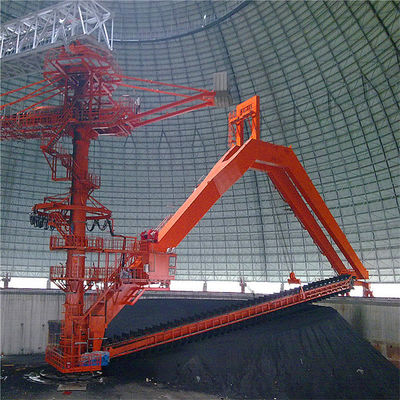

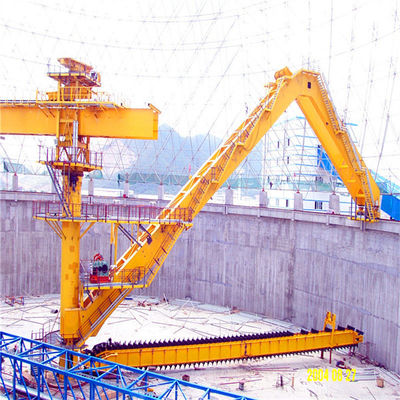

Le récupérateur de grattoir de portique se compose principalement de portique, mécanisme de déplacement, reprenant lofant le récupérateur de mécanisme et de grattoir. Le portique est la composante principale de l'appui de rotation, d'oloffée et de charge du récupérateur de grattoir. Le récupérateur de grattoir est placé sous le portique. Le mécanisme lofant adopte le type mécanique de treuil, et une extrémité du portique est reliée à la colonne centrale par le roulement à rouleaux, l'autre extrémité est soutenue sur la voie circulaire sur la partie supérieure du mur de soutènement de parc à bestiaux, et la rotation du récupérateur est conduite par la roue de déplacement sur la voie circulaire. Le récupérateur de portique a une structure robuste, et la majeure partie du poids du portique est soutenue par le mur de soutènement, qui améliore de manière significative l'état d'effort de la colonne centrale et rend l'opération plus fiable.
Le mécanisme de déplacement se compose de groupe de roue d'entraînement, détection et système de contrôle électrique de déplacement et système de lubrification. Vu les conditions du mouvement bi-directionnel du portique d'oscillation dans les conditions les plus défavorables, deux roues de déplacement sont utilisées comme roues d'entraînement. L'ensemble de roue est mécaniquement conduit par règlement variable de vitesse de fréquence. Règlement de vitesse de Stepless de vitesse de voyage fonctionnante et de vitesse de voyage fonctionnante non (afin d'assurer l'exploitation sûre normale et du récupérateur circulaire d'empileur, des vitesses lentes et rapides d'ensemble respectivement selon les conditions sur place d'opération, c.-à-d. vitesse de voyage fonctionnante et vitesse de voyage fonctionnante non). Afin de s'assurer que l'effort du portique est raisonnable et la pression de roue de chaque groupe de roue sous le portique est identique, le portique est articulé avec les deux groupes de roue, et chaque point de charnière adopte par le type d'axe. En outre, l'incidence commune est utilisée à la connexion entre le portique et la structure de marche pour s'assurer que le portique peut automatiquement s'adapter au changement de la voie. La lubrification de chaque axe de soutien d'incidence et de charnière du mécanisme de déplacement adopte la lubrification centralisée par graisse.

mécanisme de l'oloffée 4.Reclaimer :
Le mécanisme lofant se compose de dispositif d'entraînement, ensemble de tambour, double corde de fil d'acier et détection et système de contrôle électriques de lancement. Le fonctionnement lofant du récupérateur de grattoir est accompli par le mécanisme de lancement, afin de réaliser le but de la reprise posée.
Le mécanisme lofant utilisant l'enroulement simple de double corde de fil d'acier, et le mécanisme d'équilibre est adopté à l'intersection des deux cordes de fil d'acier pour s'assurer que l'effort des cordes gauches et droites de fil d'acier est équilibré et le travail est plus sûr.
Le dispositif d'entraînement du mécanisme lofant est mécaniquement conduit par conversion de fréquence et règlement de vitesse pour commander exactement la variation d'amplitude, afin de commander le changement de la quantité de reprise. Afin d'assurer la sécurité et le positionnement précis et fiable du mécanisme de lancement, le dispositif d'entraînement adopte le double circuit de freinage

récupérateur 5.Scraper

(1) le récupérateur de grattoir adopte un pignon pour conduire la chaîne de rouleau, et alors les commandes de chaîne de rouleau le grattoir pour reprendre. Cette méthode a la grande traction, la petite résistance linéaire et la longévité. C'est une reprise et un transport de intégration de reprise de méthode.
(2) le grattoir est fixé sur le double mécanisme à chaînes, et le pignon est conduit par le moteur à l'arrière pour le mouvement circulaire. Le grattoir érafle les matériaux à la partie plus inférieure de l'empileur dans la trémie conique à la partie plus inférieure de la colonne de roi.
(3) le grattoir adopte la structure de plat plié avec l'inclination en avant des deux côtés, qui est soudée par la plaque d'acier et a la force et la rigidité suffisantes. Là éraflent des dents des deux côtés du grattoir. Cette structure peut couper le matériel latéralement le plus effectivement, et le grattoir ne colle pas au matériel et n'a aucun retour. La chaîne de corps et de rouleau de grattoir sont reliées par les boulons de haute résistance, qui est commode pour l'entretien et le démontage. La chaîne peut être divisée en chaîne intégrée et chaîne externe selon la position de placement du rouleau. Comparé à la chaîne intégrée, la chaîne externe a les avantages d'à faible bruit et d'exempt d'entretien
(4) le dispositif d'entraînement de grattoir se compose de moteur, de réducteur, d'accouplement hydraulique, etc. Le dispositif d'entraînement est résistant aux chocs et commode pour l'entretien. Le dispositif d'entraînement est équipé de la double protection électrique de sécurité et de surcharge, et est équipé du bon dispositif d'absorption des chocs.
(5) le dispositif de tension du récupérateur de grattoir est placé au pignon principal. Le dispositif de tension est tendre hydraulique, avec la tension constante et l'opération et l'ajustement faciles.

système 6.Hydraulic

Le circuit hydraulique du récupérateur d'empileur inclut principalement l'empileur lofant le circuit hydraulique, chaîne de grattoir tendant le circuit hydraulique et le circuit hydraulique de tension manuel de convoyeur à bande
Le circuit hydraulique lofant de contrôle se compose d'unité de moteur principale de pompe, d'unité de soupape de commande, de cylindre d'huile, d'ensemble de réservoir de stockage de pétrole, d'accessoires hydrauliques et de canalisations hydrauliques. La canalisation du cylindre lofant est équipée d'une soupape de sûreté de rupture de canalisation et d'un groupe de soupape de sûreté.
Le circuit hydraulique de tension de contrôle de cylindre se compose de groupe de moteur de pompe, de groupe de soupape de commande, d'accumulateur, de cylindre d'huile, d'ensemble de réservoir de stockage de pétrole, d'accessoires hydrauliques et de canalisations hydrauliques. La tension du cylindre de tension peut être ajustée par la valve réduisant la pression correspondante.

7. Système de lubrification

Le système de lubrification centralisé du récupérateur d'empileur se compose de mécanisme d'empileur, mécanisme de récupérateur, grattoir donnant le mécanisme de pignon (chaîne intégrée) et le mécanisme de vitesse ouvert.
Points de lubrification du mécanisme de empilement : supérieur et abaisser de grandes incidences de pivotement, points de charnière de cylindre d'huile, empilant des points de charnière de bras et des incidences de tambour. Méthode de lubrification : système de lubrification centralisé hybride à deux lignes/progressif automatique, avec le contrôle de PLC.
Points de lubrification de reprendre le mécanisme : grande incidence rotatoire inférieure, lofant le bloc de poulie de reprendre le bras, le mécanisme de déplacement, etc.
Méthode de lubrification : système de lubrification centralisé hybride à deux lignes/progressif automatique, avec le contrôle de PLC.
Le système de lubrification chutant d'huile du grattoir transportant le pignon se compose du réservoir de stockage de pétrole, du commutateur de niveau liquide, du commutateur électromagnétique, de la vanne de régulation d'huile et des accessoires de chute de canalisation, qui réalise principalement la lubrification d'huile du grattoir transportant la chaîne des deux côtés.
Méthode de lubrification : lubrification de égouttement d'huile automatique, quantité réglable d'égoutture d'huile, et contrôle de PLC
Mode ouvert rotatoire de lubrification de vitesse : la lubrification de égouttement d'huile automatique, et la quantité de lubrification est commandée par le PLC.

système commandé de la poussière du jet 8.Water

La poussière de jet d'eau a commandé le système sur le récupérateur d'empileur se compose de pompe de gavage, de canalisation, de filtre, de valve manuelle, de valve électrique, de clapet anti-retour, de soupape de vidange automatique, d'indicateur de pression, de débitmètre, d'indicateur de niveau de l'eau et de groupe de bec de pulvérisation.
La position et la fonction du groupe de bec sont comme suit :
Autour de l'extérieur de la trémie inférieure à la tête du bras empilant le convoyeur à bande, les pulvérisateurs de groupe de bec arrosent pour former un rideau en eau de parapluie pour commander la poussière produite par l'empilement dans le jet.
2) la réception de matériel du convoyeur à bande de empilement en porte-à-faux est enfermée dans le descendeur de guide. Pulvérisez l'eau sur le groupe de bec pour commander la poussière dans le descendeur fermé de guide.
3) système de jet auxiliaire : il se compose principalement de deux pulvérisateurs à distance, qui sont installés à la colonne centrale du récupérateur d'empileur. La tête du bras de case de réception auxiliaire peut effectivement supprimer la poussière dans le parc à bestiaux.

9.specification d'empileur et de récupérateur de roue de seau de portique
