Déchargeur de seau à chaînes de chariot pour l'entreprise d'énergie mise le feu par charbon
Détails sur le produit:
Lieu d'origine: | La Chine |
Nom de marque: | SSI-FL |
Certification: | manufacture certificate |
Numéro de modèle: | Adapté aux besoins du client |
Conditions de paiement et expédition:
Quantité de commande min: | 1 |
---|---|
Prix: | US $500,000-1,000,000/ Set |
Détails d'emballage: | Cas ou nu en bois |
Délai de livraison: | 3months après acquit du paiement par anticipation |
Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 40 ensembles/an |
Détail Infomation |
|||
Capacité: | 400 t/h | Nom: | déchargeur de seau à chaînes |
---|---|---|---|
Peinture: | PPG | Couleur: | Jaune |
avantage: | Haute performance | Structure: | acier au carbone |
Matériel: | Charbon | DFT: | 185um |
Surligner: | Déchargeur de seau à chaînes de charbon,Déchargement mis le feu par charbon de wagon de chemin de fer,Déchargeur de chariot d'autorail |
Description de produit

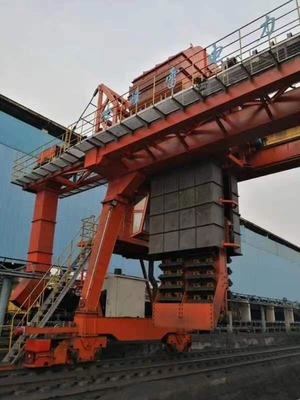

le chariot déchargeant le déchargeur de seau à chaînes pour décharger le charbon pour le charbon a mis le feu à l'entreprise d'énergie
1. introduction
La structure de boîte entièrement incluse est adoptée. La structure métallique est faite de Q345B. La structure de déplacement adopte un type trois de costume en un réducteur, quatre ensembles de type de chariot, et huit roues de déplacement. La roue avec un diamètre de 630mm avec le système d'entraînement de VFD pour le déplacement. Un VFD commande quatre ensembles de moteurs pour voyager stablement.
Le mécanisme de seau à chaînes est équipé de dispositif de verrouillage et de dispositif de protection de couplage.
Verrouillage du dispositif : quand l'ascenseur de seau se lève dans la position limitée, le dispositif de verrouillage peut être automatiquement activé, et le poids du mécanisme d'emboutage peut être soutenu par le dispositif de verrouillage par le mécanisme hydraulique de tige pousseuse, qui peut empêcher des accidents et des accidents de dommages aux équipments provoqués par le glissement du mécanisme de levage de seau dû à l'échec de frein, et également prolonger la durée de vie de la corde de fil d'acier.
Dispositif de protection de verrouillage : quand l'ascenseur de seau se lève dans la position de limite, le feu de signalisation tournera automatiquement le vert, qui peut faciliter le conducteur de train pour identifier si le déchargeur fonctionne et s'il peut écrire la station
Le déchargeur de chaux de seau à chaînes a également l'autre protection de verrouillage, telle que le verrouillage entre la bride de rail et le mécanisme de déplacement, le verrouillage entre le convoyeur à bande et le mécanisme de verseur, le verrouillage entre la porte de la salle d'opération et l'approvisionnement d'alimentation secteur (c.-à-d. la porte ne peut pas être fermée, et l'approvisionnement d'alimentation secteur ne peut pas être assuré), qui peuvent s'assurer que le déchargeur de chaux d'ascenseur de chaîne fonctionne dans un état sûr d'environnement toute l'année et améliorer le taux d'opération.
Le fond du seau à chaînes est équipé d'un grand dispositif de protection de chaîne de grattoir, qui peut non seulement complètement nettoyer les matériaux mais ne jamais endommager également le chariot. Quand le seau à chaînes fonctionne, le dispositif de grattoir joue le rôle d'érafler les matériaux. Le matériel de grattoir est 16Mn, afin de réduire l'excédent des matériaux autant que possible et réduire l'intensité de travail des travailleurs. Le taux de décharge est plus grand que 99% et le matériel restant est moins de 1 tonne.
Les dents de seau à chaînes sont faites de plat résistant à l'usure de l'alliage 60Si2Mn matériel, qui augmente la durée de vie par 3-4 fois comparées au plat résistant à l'usure ordinaire.
Les composants électriques pour le déchargeur de seau à chaînes sont tous les Siemens, ABB ou produits de Schneider. Matériaux d'isolation thermique et climatiseurs (marque : Gree) sont employés dans la cabine d'opérateur. Du verre trempé est utilisé dans la salle d'opération, et un essuie-glace électrique est utilisé, l'opérateur que l'environnement de cabine est confortable.
2. spécifications de déchargeur de chaux de seau à chaînes
Devoir de travail : 3 décalage résistant, 365days par an
Déchargement de la capacité : 350t/h
Distance de rail : 6000mm
Alimentation d'énergie : enrouleur de câbles (puissance), moins de 200
Puissance : 380-400V
Fréquence : 50Hz
Déchargement du taux : ≥95%
Puissance de consommation : 145KW
3. D'autres paramètres
3,1 mechansim de déplacement : 8 roues et 4 conducteurs.
Modèle de moteur : YX3-132
puissance : 7.5KW×4
vitesse : 1450r/min
puissance de VFD : 30KW résistant (Seimens/ABB)
modèle de réducteur de vitesse : Série rigide de réducteur de dent (Flender/SEW)
vitesse de déplacement : 1.9~20m/min (VFD)
Diamètre de roue : Φ630mm
Non des roues : 8
Pression maximum de roue : 15t
Distance de rail : 6000mm
3.2. ascenseur de seau
Modèle de moteur : YZ225M-
puissance : 台 30KW×2
Modèle rigide de réducteur de dent : ZQA500-3/4-15.75 (SEW/Flender)
Rapport : 15,75
vitesse (vitesse à chaînes) : 95.7m/min
volume de seau : 43L
largeur de seau : 1100mm
type de chaîne : chaîne militaire de réservoir de deux-rangée
lancement T203mm
devoir de travail : résistant
3,3 lofer le treuil
Modèle de moteur : YZ225M-8
puissance : 22KW
vitesse : 750r/min
type de réducteur de vitesse : ZQA650-48.57-8
rapport : 48,57
vitesse de treuil : V=2.37m/min
3,4, convoyeur à bande ont monté sur l'encorbellement
Convoyeur à bande : une manière de décharger,
Dispositif de transmission : YDΦ630-1000-2.5
puissance : 15KW
poulie de courbure : Φ500
vitesse : V=3.15m/s
largeur : B=1000mm
donner la capacité : Q=800t/h
décapant de convoyeur à bande : la lame est faite de polyuréthane
table de date techanical principale
description | paramètre | unité |
matériel | chaux, charbon | |
densité | 0.8~2.5 | t/m3 |
granularité | <100> | millimètre |
humidité | <15> | % |
déchargement de la capacité | ~350 | t/h |
vitesse de voyage | 20 | m/min |
envergure de rail | 6 | m |
