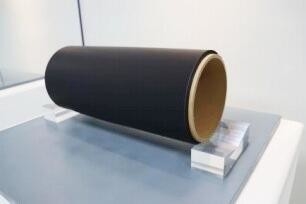

Couche Gdl de diffusion de gaz

Description de produit

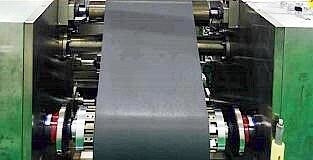

SSI-GH est le premier en Chine pour employer un processus de petit-à-petit pain pour produire des couches de diffusion de gaz. Actuellement, la largeur maximum du produit peut atteindre 1.2m, qui est plus approprié à la production automatique. Le produit a une conductivité électronique plus forte, une capacité plus forte de gestion de l'eau, une excellente perméabilité à l'air, une haute résistance mécanique, une rigidité et une flexibilité appropriée, une excellente stabilité chimique et une stabilité thermique sous les avantages de serré ultra-mince et structurel et de la surface équilibrés pour la longévité élevée. Nous avons réalisé la fabrication du plein-processus et le contrôle de qualité de processus en ligne de la couche basse de diffusion de papier-gaz de papier-carbone, et avons en même temps une meilleure cohérence de produit, et quelques indicateurs de performance des produits ont atteint le niveau avancé international. Actuellement, nous avons lancé des produits de couche de diffusion de gaz appropriés aux piles à combustible à refroidissement par air d'hydrogène, aux piles à combustible réfrigérées par un liquide d'hydrogène et aux cathodes des electrolyzers de production d'hydrogène d'électrolyse de l'eau de PEM.

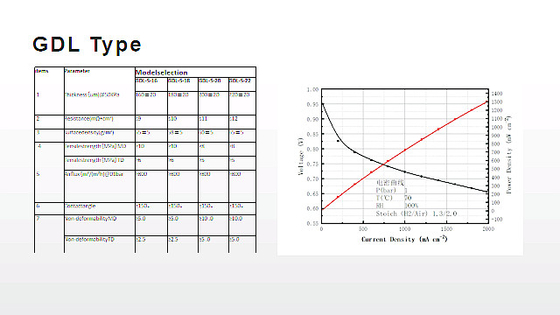

Type de couche de Diffussion de gaz pour la pile à combustible refroidie d'hydrogène

articles	Paramètre	Sélection modèle pour la pile à combustible
		GDL-S-16	GDL-S-18	GDL-S-20	GDL-S-22
1	Épaisseur (um) @50KPa	160±20	180±20	200±20	220±20
	Épaisseur (um) @1Mpa	125±20	150±20	160±20	170±20
2	Résistance (mΩ•² de cm) @1Mpa	≤9	≤10	≤11	≤12
3	densité de surface (² de g/m)	55±5	58±5	60±5	65±5
4	DM de résistance à la traction (MPA)	≥10	≥10	≥8	≥8
	Résistance à la traction TD (MPA)	≥6	≥6	≥5	≥5
5	Flux d'air (³ de m/(² de m h) @0.1bar	≥800	≥800	≥800	≥800
6	Polarisability (² de V)*@1500mA/cm	≥0.65	≥0.65	≥0.65	≥0.65
	Polarisability (² de V)*@2000mA/cm	≥0.60	≥0.60	≥0.60	≥0.60
7	Angle de contact	≥150°	≥150°	≥150°	≥150°
8	DM de rigidité	≥5.0	≥5.0	≥10.0	≥10.0
	Rigidité TD	≥2.5	≥2.5	≥5.0	≥5.0

Appliquez-vous à la pile de pile à combustible, module de pile à combustible, intégration de système de véhicule de pile à combustible.

Tableau de sélection de GDL pour la cellule électrolytique

articles	Paramètre	Sélection modèle pour la cellule électrolytique
		GDL-D-24	GDB-D-22F	GDB-D-22
1	Épaisseur (um) @50KPa	240±20	220±20	220±20
	Épaisseur (um) @1Mpa	210±15	180±15	180±15
2	Résistance (mΩ•² de cm) @1Mpa	≤9	≤9	≤9
3	densité de surface (² de g/m)	100±5	85±5	85±5
4	DM de résistance à la traction (MPA)	≥9	≥9	≥9
	Résistance à la traction TD (MPA)	≥6	≥6	≥6
5	Flux d'air (³ de m/(² de m h) @0.1bar	≥800	≥800	≥800
7	Angle de contact (côté de MPL) MPL	≥140°	/	/
	Angle de contact (côté de papier carbone)	≥120°	≥120°	≤90°
8	DM de rigidité	≥11	≥11	≥11
	Rigidité TD	≥6	≥6	≥6

Appliquez à l'équipement de production électrolytique d'hydrogène de l'eau de la membrane d'échange de Proton (PEM).

Tableau de sélection de GDL pour la pile à combustible à refroidissement par air d'hydrogène

articles	Paramètre	Sélection modèle pour la station d'aerospace&power
		GDL-F-20	GDL-F-22
1	Épaisseur (um) @50KPa	200±20	220±20
	Épaisseur (um) @1Mpa	150±15	165±15
2	Résistance (mΩ•² de cm) @1Mpa	≤8.5	≤9
3	densité de surface (² de g/m)	60±5	65±5
4	DM de résistance à la traction (MPA)	≥8	≥8
	Résistance à la traction TD (MPA)	≥5	≥5
5	Perméabilité au gaz (³ de m/(² h)@0.1bar de m	≥900	≥900
7	Angle de contact (côté de MPL) (MPL)	≥140°	≥140°
	Angle de contact (côté de papier carbone)	≥120°	≥120°
8	DM de rigidité	≥10	≥10
	Rigidité TD	≥5	≥5

Appliquez-vous à :
Véhicules aériens téléguidés d'hydrogène ; Bicyclette d'hydrogène ; Puissance portative.

Groupe de ville	Sortie annuelle de GDL	Largeur de GDL
Shenzhen	Cent mille mètres carrés	400mm
Tianjin	Un million de mètres carrés	La largeur maximum peut atteindre 1.2m, selon les besoins de nos clients.

Caractéristiques

Conductivité forte
Capacité forte de gestion de l'eau
Excellente perméabilité à l'air
Haute résistance mécanique
Longue longévité
Surface douce

GDL pour la représentation de la pile à combustible mesurée dans des groupes de production en série : 0,655 V@2000 mA/cm2
