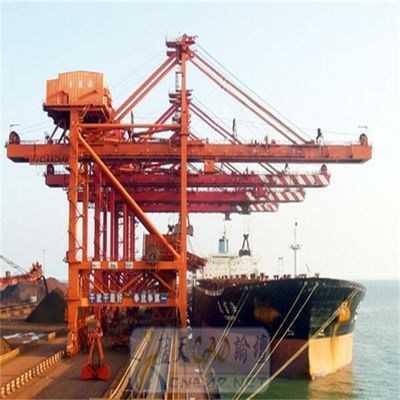

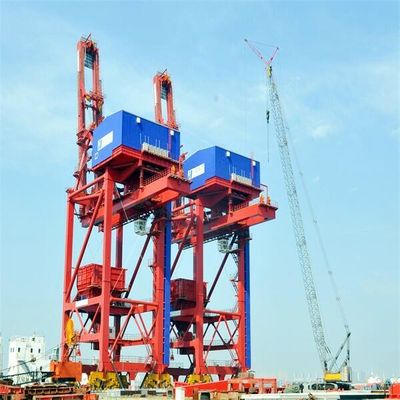

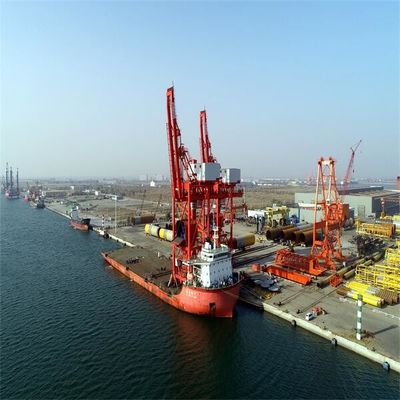

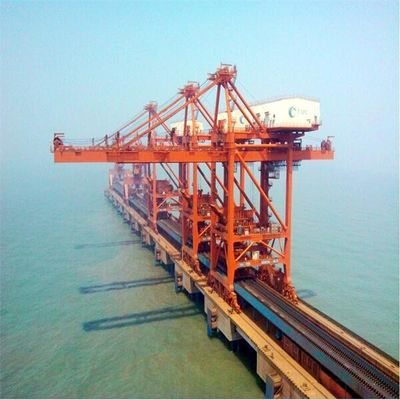

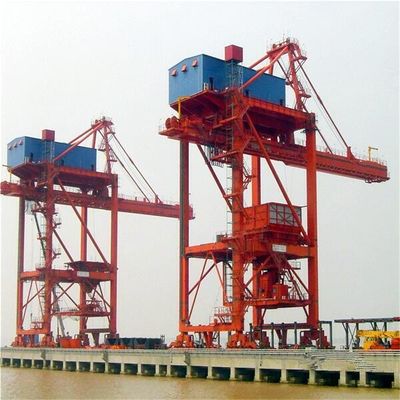

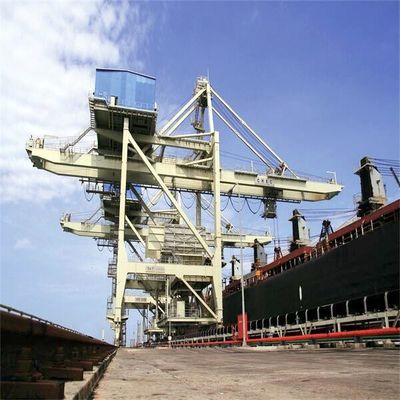

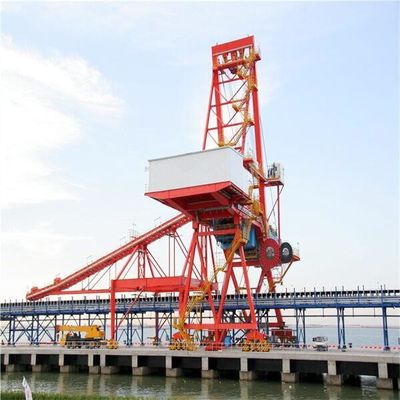

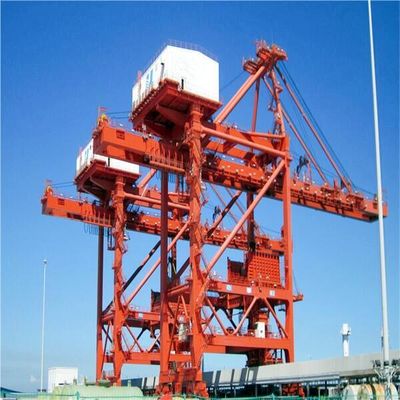

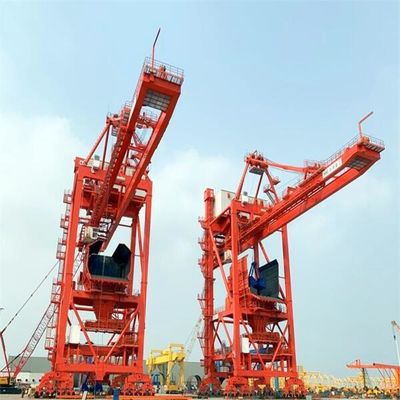

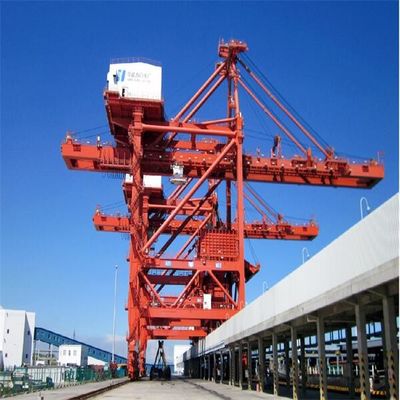

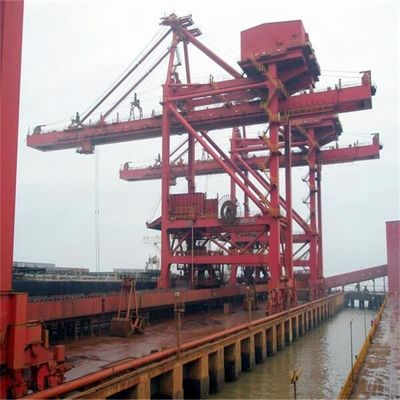

Type de grippage de haute performance déchargeur de bateau pour la manipulation de charbon
Détails sur le produit:
Lieu d'origine: | La Chine |
Nom de marque: | SSI-HDCZ |
Certification: | manufacture certificate |
Numéro de modèle: | Adapté aux besoins du client |
Conditions de paiement et expédition:
Quantité de commande min: | 1 |
---|---|
Prix: | US $1,500,000-5,000,000/ Set |
Détails d'emballage: | Cas ou nu en bois |
Délai de livraison: | 6 mois après acquit du paiement par anticipation |
Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 20 ensembles/année |
Détail Infomation |
|||
Marchandises: | Déchargeur de bateau | Peinture: | PPG |
---|---|---|---|
Couleur: | conseillez par l'utilisateur | Capacité: | 1500 t/h |
Caractère: | Biens | composants: | marque supérieure |
Surligner: | Déchargeur favorable à l'environnement de bateau de seau de grippage,Bateau de haute performance déchargeant le système,Charbon manipulant le déchargeur de seau de grippage |
Description de produit
Déchargeur de bateau pour le minerai de fer de charbon manipulant le déchargeur en vrac de bateau de manipulation matérielle
déchargeur de type pont de bateau comprenant le type autopropulsé de chariot à dessin de type de chariot et de câble métallique. Type de chariot à dessin de câble métallique comprenant le type principal et auxiliaire de chariot et le type de chariot à tambours du différentiel quatre. Type de chariot à tambours du différentiel quatre comprenant le type mécanique de chariot à tambours du différentiel quatre et le type électrique de chariot à tambours du différentiel quatre.
Tous les déchargeurs de bateau sont conçus basés sur les spécifications techniques et les applications de notre client, ainsi la réunion technique de discussion est essentielle avant l'étape de proposition de projet.
modèle | Chariot autopropulsé | Chariot principal et auxiliaire | Différentiel mécanique | Différentiel électrique |
poids (%) | 100% | 80% | 60~65% | 60% |
stabilité | 1,4 | 1,5 | 1.7~1.8 | 1.7~1.8 |
Lengtg de câble métallique | 1 | 6 | 2,5 | 2,5 |
Puissance | 1 | 2,5 | 1,1 | 1,2 |
Frais d'exploitation (%) | 100% | 95% | 90% | 90% |
Défaut et entretien | Taux de panne haut et dur pour maintenir | Le taux de panne bas et facile à maintenir mais le système de câble métallique est compliqué | Le système de câble métallique est simple, facile de changer le réducteur de vitesse est conception spécifique, dur pour maintenir et changer | Le système de câble métallique est simple, réducteur de vitesse est standard, facile à maintenir, système électrique est compliqué |
Coût de principe fondamental et d'équipements (%) | 100% | 95% | 85% | 85% |
modèle | Différentiel mécanique | Différentiel électrique |
poids (t) | 1100 | 1050 |
Distance de rail (m) Distance de roue (m) |
18~28 18 |
18~28 18 |
Non de la roue Pression T de roue Kilowatt de conducteur |
40 50 7.5*10 |
40 50 7.5*10 |
Lofer le kilowatt de mécanisme | 90~110 | 90~110 |
Quatre kilowatts de mécanisme de tambours |
Début 2X500KW 315KW fonctionnant |
4*400 |
Spécifications de déchargeur de bateau | ||||||||||||||||
navire | capacité | déchargez le temps | capacité d'ascenseur du grippage |
poids de grippage simple |
cycle périodes |
un cycle | densité de matériel en vrac |
rail distance |
rail | roue pression |
distance de élargissement de portée du grippage |
portée arrière distance de grippage |
levage vitesse |
abaissement vitesse |
chariot vitesse |
déplacement vitesse |
TPL | t/h | heures | T | T | s | t/m3 | m | kN | m | m | m/min | m/min | m/min | m/min | ||
1000 | 340 | 2,94 | 10 | 5,5 | 61,82 | 58,23529412 | 0,85 | 16 | QU80 | 350 | 23 | 21 | 90 | 100 | 120 | 25 |
5000 | 500-2000 | 2.5~10 | 12.5~48 | 7.3~28 | 67.42~71.43 | 52.56-53.4 | 0.8~0.9 | 10.5~20 | QU80~100 | 245~600 | 24~28 | 8|16 | 100~160 | 120~190 | 150~240 | 20 |
8000 | 1000 | 8,00 | 25 | 14,8 | 67,57 | 53,28 | 20 | QU100 | 350 | 28 | 17 | 135 | 150 | 180 | 20 | |
20000 | 800-1000 | 20,00 | 22~30 | 13.3~14.8 | 55.56~67.57 | 53.28~64.8 | 0,85 | 16~22 | QU80~120 | 330~530 | 24~38 | 21 | 12~135 | 135~150 | 180 | 20~25 |
30000 | 1250 | 24,00 | 32 | 19,6 | 63,78 | 56,448 | 0,95 | 16 | QU100 | 505 | 33 | 14 | 135 | 150 | 220 | 25 |
35000 | 800~1600 | 21.88~43.75 | 22~40.5 | 12.8~25 | 62.52~76.19 | 54~57.6 | 0.85~0.95 | 14~24 | QU80~100 | 330~530 | 27~31 | 11~19 | 120~135 | 135~180 | 180~220 | 20~25 |
50000 | 1250~1650 | 33.3~40 | 32~40 | 19.5~25 | 60~67.35 | 56.16~60 | 0.85~0.95 | 22~26 | QU100~120 | 500~520 | 30~33 | 17~19 | 150~200 | 180~240 | 180~220 | 20~25 |
70000 | 1250~1750 | 40~56 | 34~42 | 20.5~25.75 | 52.08~68 | 53~69.12 | 0.85~0.9 | 22~30 | QU100~120 | 500~600 | 32~40 | 16.5~27 | 160~220 | 190~240 | 180~240 | 20~25 |
100000 | 1000~1800 | 55.56~100 | 30~46 | 18~27.6 | 55.56~75.12 | 48~64.8 | 0.8-1 | 22~26 | QU120 | 450~600 | 30~38 | 17~20 | 135~180 | 150~220 | 180~240 | 25 |
150000 | 1800~2100 | 71.42~83.33 | 45~52 | 27.2~31.5 | 63.16~66.67 | 54~57 | 0.90~2.4 | 24~28 | QU120 | 600~736 | 39~41.5 | 19~24 | 160~200 | 190~240 | 200~240 | 20~25 |
Structure principale de déchargeur de type pont de bateau de grippage
Mécanisme de déchargeur de type pont de bateau de grippage
mécanisme 1.Traveling
2. Structure principale de déchargeur de type pont de bateau
3. Système de trémie
4. Seau de grippage levant le mécanisme (tambours mécaniques de différentiel quatre)
seau 5.Grab (système reeving de câble métallique)
6. Lofer le mécanisme
système reeving de la corde 7.Wire de lofer le mécanisme
8. Dispositif en porte-à-faux de crochet de sécurité
système reeving de la corde 9.Wire de chariot à soutien de câble métallique
Aperçu de processus de fabrication
